Mid Clamps og End Clamps

Lad os være ærlige – når folk taler om PV-monteringssystemer, går al opmærksomheden til skinnerne, stolperne, fundamenterne. Men de dele, der faktisk holder solpaneler på plads, er klemmerne—midterklemmer og endeklampere. Hos Xiamen Honor Energy har vi været i denne branche længe nok til at vide én ting: Hvis dine klemmer fejler, er hele dit array i problemer.

Hvad er mellemklemmer og endeklemmer præcist, og hvorfor har du brug for begge?

Helt ærligt gør de begge det samme kernejob: at holde solpaneler nede på skinnerne. Men hvor de sidder gør hele forskellen. Midtklemmer går ind mellem to paneler.

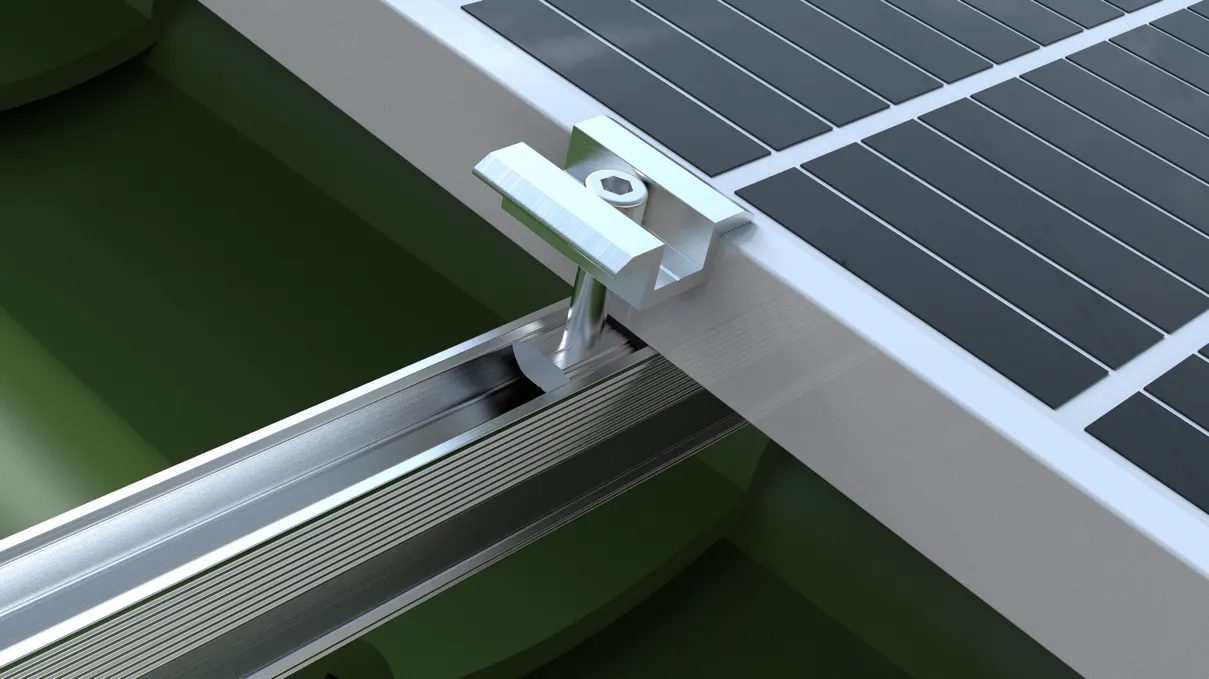

Forestil dig dette – du har et panel til venstre og et til højre, og en midterklemme sidder lige i mellemrummet og griber om kanten af ​​begge på samme tid. Det holder afstanden jævn, forhindrer panelerne i at glide ud af justering og låser alt tæt til skinnen nedenunder. Hvert panel har brug for to af disse - en på hver side. Endeklemmer er bogstøtterne. De går i begyndelsen og slutningen af ​​hver række og griber kun den yderste kant af det første og sidste panel. Deres opgave er at forhindre, at hele rækken glider sidelæns, når vinden rammer. Uden dem ville den række af paneler langsomt arbejde sig løs over tid. Så i almindelige vendinger: midterklemmer forbinder, og endeklemmer hætter. Brug begge dele, ellers forbliver dit array ikke sammen længe. Endeklemmer (også kaldet sideklemmer eller kantklemmer) er installeret ved yderkanterne af hver række paneler. Hver endeklemme holder kun det ene moduls yderkant og fungerer som en "hætte" for at forhindre, at hele rækken forskyder sig sidelæns under kraftig vind eller vibrationer. Endeklemmer kræver mere omhyggeligt design end midterklemmer, fordi de kun griber et panel - under belastning har de en tendens til at rotere eller glide af rammen, hvis de ikke er konstrueret korrekt. Enkelt sagt: Midtklemmer håndterer forbindelserne mellem paneler, og endeklemmer håndterer kanterne. Du skal begge dele for at omdanne en række individuelle paneler til en enkelt, solid struktur.

Specifikationer

Kompatibel med de fleste paneler på markedet Vores mellemklemmer og endeklemmer er designet til maksimal kompatibilitet. Mainstream PV-moduler har rammetykkelser fra 30 mm til 50 mm, og vores produkter dækker stort set dem alle. Standard mellem klemmestørrelser (modultykkelse): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standard endeklemmestørrelser (modulrammehøjde): 35 mm / 40 mm / 45 mm / 50 mm Klemlængde: Standard 40 mm, 50 mm, 60 mm kan fås efter forespørgsel. Panelafstand (midtklemme): 20mm, 26mm, 28mm osv.. Vi tilbyder også justerbare mellemklemmer og justerbare endeklemmer, der dækker enten 30/34/38/42mm eller 35/40/45/50mm i en enkelt model. Færre SKU'er på dit lager, mindre hovedpine på arbejdspladsen.

Materialer og finish

Aluminiumskrop, rustfrit stål hardwareklemmer sidder udendørs, udsat for sol, regn og temperaturudsving år efter år. Hvis materialet ikke er rigtigt, ruster de igennem i løbet af tre til fem år. Vores mellemklemmer og endeklemmer er lavet af aluminiumslegering 6063-T5 - den mest gennemprøvede og udbredte aluminiumskvalitet i PV-monteringsindustrien. Den tilbyder høj trækstyrke, lav vægt og fremragende korrosionsbestandighed med en levetid på 20-25 år i udendørs miljøer. Overfladebehandlingen er anodiseret - naturlig sølv eller klar finish, med en oxidfilmtykkelse på 8-10 mikron. Denne tynde film forbedrer korrosionsbestandigheden dramatisk. Sort anodiseret eller elektroforetisk belægning er også tilgængelig til specielle krav. Hardware er rustfrit stål 304 eller 316 – bolte og møtrikker, der ikke ruster ud, mens aluminiumsdelene stadig er i god stand. Anti-slip puder er lavet af EPDM gummi (ethylen propylen dien monomer), placeret mellem klemmen og modulrammen. Disse puder tjener to formål: de øger friktionen for at forhindre panelbevægelser under vindbelastninger, og de dæmper klemkraften for at undgå at ridse eller deformere aluminiumsrammen. EPDM-gummi er UV-bestandig og ældningsbestandig og yder pålideligt fra -40°C til 80°C.

Hvilken slags tilbyder vi?

Man skulle tro, at mellemklemmer og endeklemmer er ret ligetil – og det er de for det meste. Men gennem årene har vi lært, at én størrelse bestemt ikke passer til alle. Forskellige projekter, forskellige paneler, forskellige forhold på stedet – de beder alle om noget lidt anderledes. Så her er hvad vi har på lager: Standard mellemklemmer – det er dine arbejdsheste. De passer til konventionelle indrammede krystallinske siliciumpaneler, den slags du ser på 90 % af projekterne derude. Kompatibel med modultykkelser fra 30 mm helt op til 50 mm. Ikke noget fancy, bare solid og pålidelig. Standard endeklemmer – samme idé, men til yderkanterne. Samme tykkelsesområde, samme ligetil installation. De gør præcis, hvad de skal, og de gør det godt.

Justerbare midterklemmer

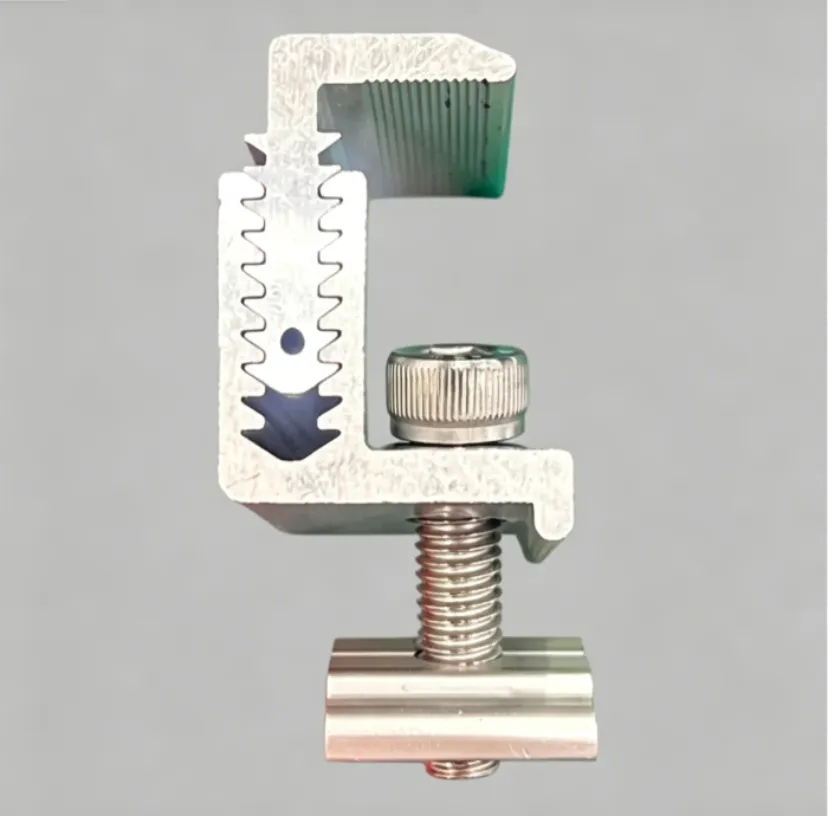

Det er her, tingene bliver smarte. En enkelt klemme dækker flere tykkelser - enten 30/34/38/42 mm eller 35/40/45/50 mm i én model. Ikke mere at gætte, hvilken tykkelse du har brug for, ikke mere at opbevare fire forskellige dele til fire forskellige job. Grib en kasse, og du er dækket af de fleste scenarier. Justerbare endeklemmer - samme justerbare koncept, men til kantpositioner. Giver dig den samme fleksibilitet i enderne af dine rækker. Tynd film midter- og endeklemmer - disse er lidt af en specialitet. Tyndfilmsmoduler er meget tyndere end standard krystallinske paneler - vi taler om 5 til 7,7 mm. Almindelige klemmer vil bare ikke gribe dem ordentligt. Så vi laver dedikerede dem med en smallere kæbeprofil, designet specielt til at holde tynde filmpaneler sikkert uden at beskadige kanterne. Det er vores line-up. Hvis du har brug for noget uden for disse standardtilbud – en ikke-standard tykkelse, en specifik længde, en bestemt finish – kan vi også lave specialkørsler.

Installation

Enkel, hurtig, ingen boring nødvendig Installation af klemme er ligetil – ingen boring i selve panelerne. Standardproceduren: Monter skinnerne (U-kanal, C-kanal eller aluminiumsskinner) til støttestrukturen, læg PV-panelerne ovenpå, anbring midterklemmer mellem tilstødende paneler og endeklemmer i yderkanterne, og spænd derefter boltene. Hvert modul kræver to midterklemmer, og hver række kræver to endeklemmer. Det anbefalede tilspændingsmoment er 8-15 N·m, afhængigt af modulets tykkelse og stedets forhold. For løst, og paneler vil skifte i vinden; for stramt, og du risikerer at beskadige modulrammen. Detaljerede drejningsmomentanbefalinger er inkluderet i hver forsendelse.

Ansøgninger

Fra hustage til jordmonteringer, carporte til BIPV-midtklemmer og endeklemmer bruges i stort set alle typer PV-installationer. Fordelt tagterrasse PV: Bølgeståltage, flade betontage, tegltag med skrånende tegl – klemmer fastgør paneler til skinnerne. Jordmonterede solcelleanlæg: Titusindvis af paneler forbundet panel for panel med midter- og endeklemmer. Hvad med carporte? Samme historie – paneler går på carportstrukturen, og klemmerne gør præcis, hvad de altid gør: Hold alt fast.

BIPV er lidt anderledes, fordi panelerne faktisk er en del af selve bygningen. Men gæt hvad? Du har stadig brug for klemmer. De er ikke valgfrie.

Og ærligt talt er det lige meget, om du bruger enkeltglas- eller dobbeltglasmoduler, fladtliggende eller vippede – midterklemmer og endeklemmer er limen, der forhindrer hele arrayet i at falde fra hinanden. Uden dem har du intet andet end en bunke løse paneler.

Hvorfor vælge vores produkter?

Vi vil ikke sukkerlagre det – Xiamen Honor Energy har været i PV-monteringsbranchen i årevis. Vi ved præcis, hvor det går galt i en solcelleinstallation. Klemmer kan være små, men de fejler oftere, end folk forventer. Løse skruer, ældet gummi, slidt anodiseret belægning – enhver af disse detaljer kan kompromittere sikkerheden for en hel række. Det er derfor, vi ikke skærer hjørner på materialer: 6063-T5 aluminium, 304 rustfrit stål og EPDM-gummi – alt sammen gennemprøvede industristandardløsninger. Korrekt anodisering betyder 20 års udendørs service uden problemer. Vores specifikationer dækker langt de fleste paneler på markedet – 30 mm til 50 mm tykkelse, stort set alle dækkede. Og hvis du har brug for tilpassede størrelser, kan vi også gøre det. Klemmer er små. Men undervurder dem ikke. Hvis du har brug for pålidelige klemmer, der ikke svigter dig, så kontakt os.
