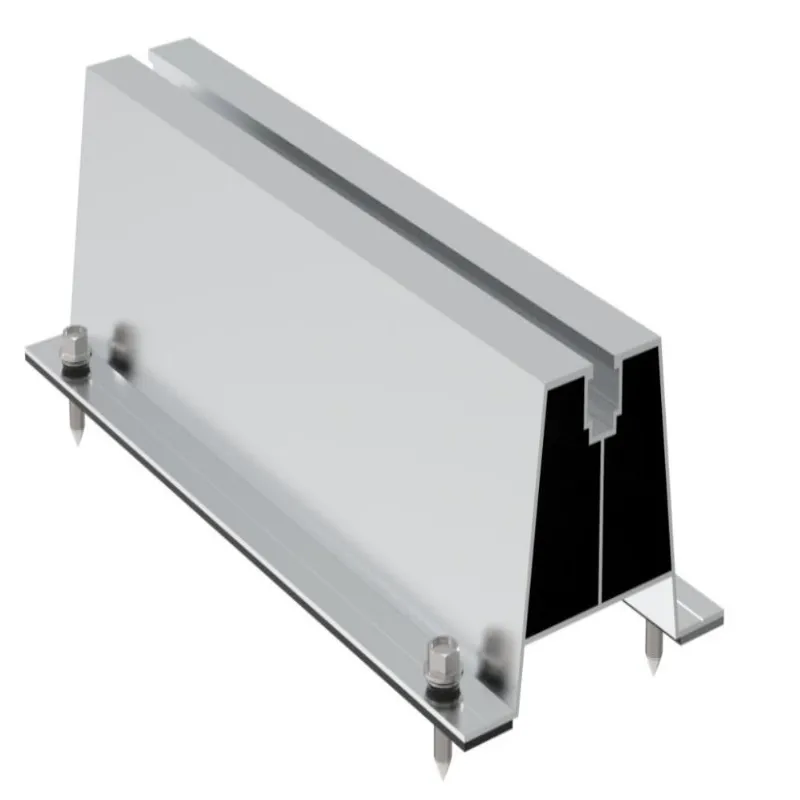

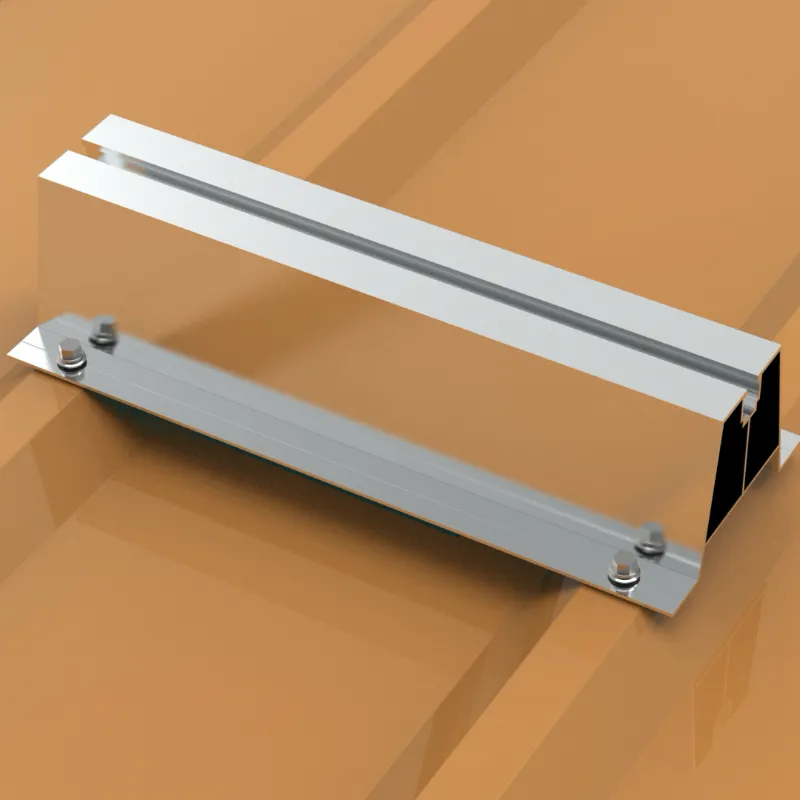

U70 Aluminium Solar Monteringsskinne

Xiamen Honor Energy's U70 aluminium solcellemonteringsskinner til engrosindkøb. Den leverer pålidelig ydeevne i kystsaltspraymiljøer, regnfulde zoner, højtemperaturområder og frostudsatte steder. Det er dog ikke egnet til steder med alvorlig kemisk korrosion, medmindre der anvendes yderligere beskyttelsesbehandling. Udover U70-modellen leverer vi også alternative varianter, herunder U30 og U50. Desuden er vi i stand til at tilbyde professionelle tekniske anbefalinger baseret på dine virkelige forhold på stedet.

Produktspecifikationer

Fordele

Omkostningseffektivt miniskinnedesign reducerer aluminiumforbruget og tagbelastningen.

Hurtig installation på stedet sparer arbejdsomkostninger til store kommercielle tagprojekter.

Perfekt pasform til trapezformede/bølgede metaltage, med vandtætte EPDM-pakninger.

Højstyrke 6005 T5 aluminiumslegering, god vind- og snebelastningsydelse.

Universal T-slot, kompatibel med de fleste PV-klemmer og solcellemoduler.

Kort længde profil, praktisk til pakning og transport, mindre risiko for deformation.

Sådan installeres U70 Aluminium Solar Monteringsskinne

Trin 1: Find rillerne under metaltaget og markér borepositioner. Skruer skal fastgøres på riller, ikke kun på tagpladen.

Trin 2: Placer U70-skinnen i den markerede position. Fastgør tagbøjlen med selvborende skruer sammen med EPDM vandtætte pakninger. Spænd til det nødvendige moment.

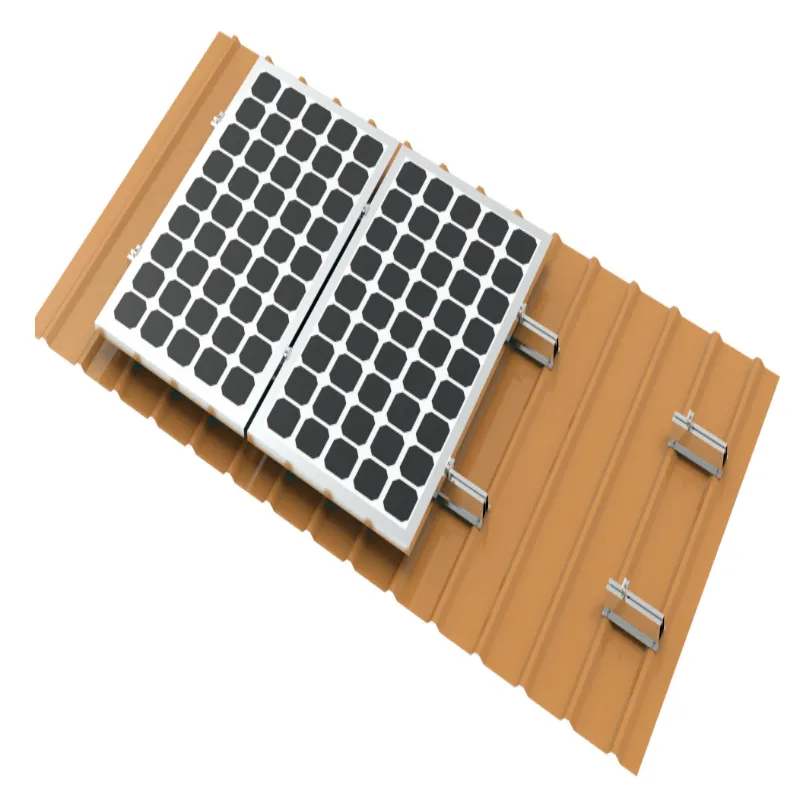

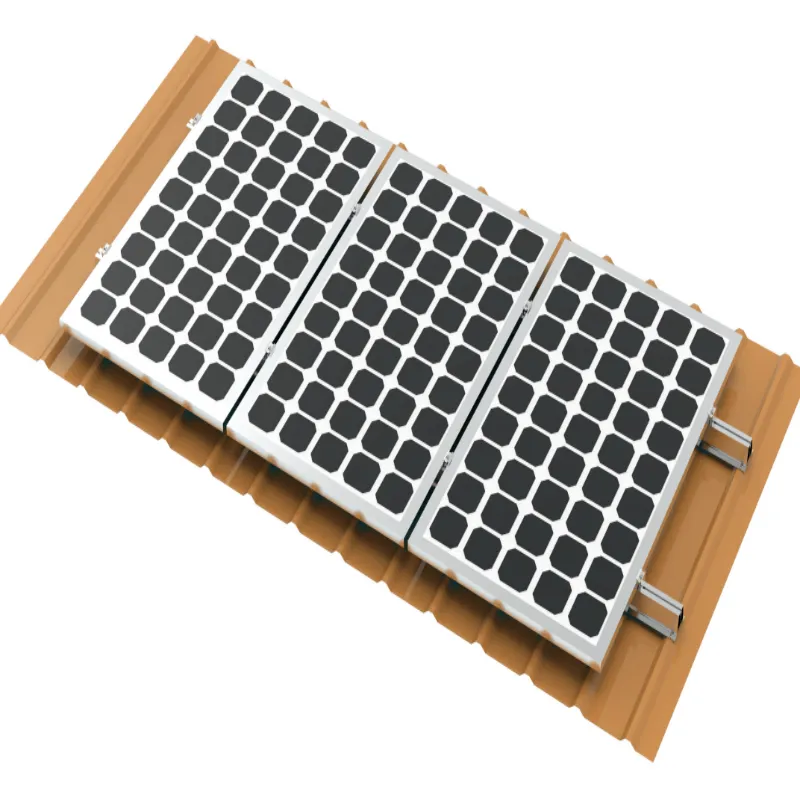

Trin 3: Arranger flere U70-skinner i henhold til solcellemodulets dimension. Sørg for, at hvert modulhjørne er understøttet af skinner. Læg PV-moduler på toppen af ​​U70-skinnerne.

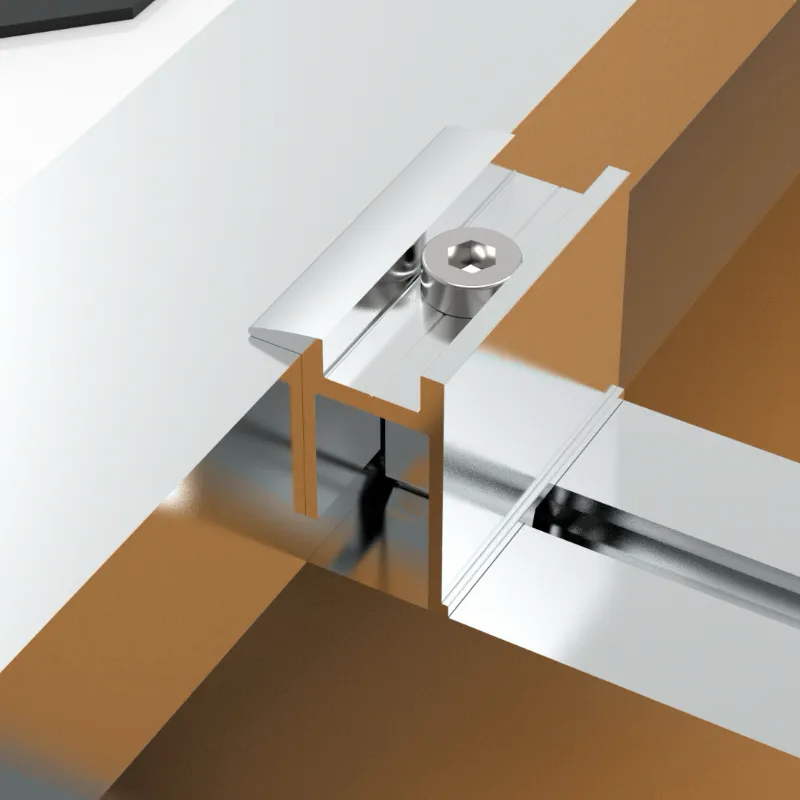

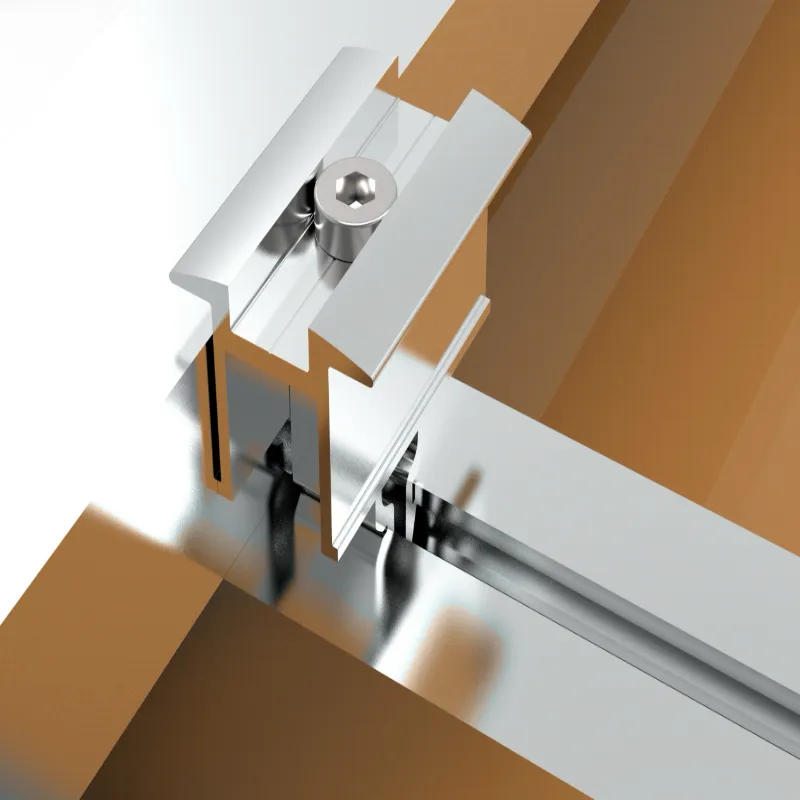

Trin 4: Installer hurtiginstallation af endeklemmer og midterklemmer, og spænd til det specificerede drejningsmoment for at holde modulrammerne fast.

Trin 5: Dobbelttjek alt skruemoment og pakningsintegritet; installation afsluttet.

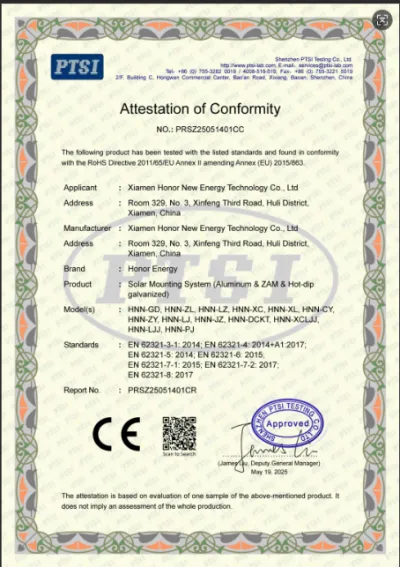

Certificeringen

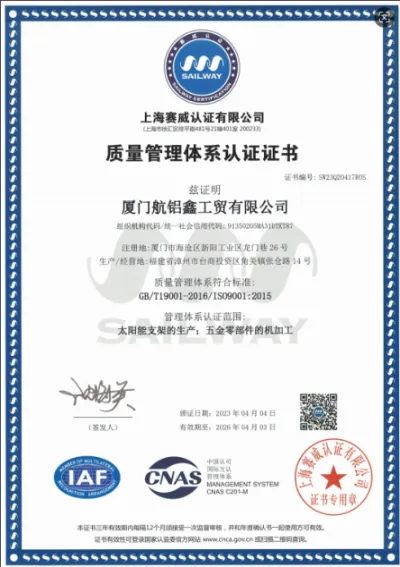

Vores U70 aluminium solpanelskinne er fremstillet under kvalitetsstyring og certificeret til ISO9001-standarden.

Skibet er ude.

På grund af den korte længde af U-type miniskinner er de pakket i kartoner og fastgjort på træpaller for at holde varerne pæne og forhindre deformation under transport.

FAQ

Q1: Hvilken slags tag er denne U-formede mini-skinne egnet til?

A: Det er hovedsageligt designet til trapez- og korrugerede metaltage. Skruer skal fastgøres på tagbøjler. Ikke egnet til tynde plader uden riller eller flade betontage.

Q2: Hvilket materiale og overfladefinish anvender skinnen?

A: 6005 T5 aluminiumslegering med anodiseret overfladebehandling, med god korrosionsbestandighed til langvarig udendørs brug.

Q3: Hvad er garantiperioden?

A: 10 års materialegaranti for skinnerne. Udelukker installationsskader og menneskeskabte skader.

Q4: Er svejsning påkrævet under installationen?

A: Der kræves ingen svejsning overhovedet. Fastgør skinnerne med selvborende skruer og fastgør PV-moduler med T-bolte og klemmer. Alle forbindelser er bolt-on.

Spørgsmål 5: Skal skinner splejses for forlængelse?

A: Splejsningsstik er ikke påkrævet. Som kortsektions miniskinner skal de placeres direkte under hvert hjørne af solcellemoduler.

Q6: Hvad er pakkemetoden? A: Skinner er pakket i kartoner og fastgjort på træpaller for at holde sig pæne og undgå deformation under transport.

Q7: Hvilke solcellepaneler er kompatible?

A: Kompatibel med de fleste almindelige PV-moduler med en rammehøjde på 30–45 mm, matchet med tilsvarende midterklemmer og endeklemmer.

Q8: Er dens vindbelastningsydelse pålidelig?

A: Vindbelastningsydelse afhænger af rillelayout og skruepositioner. Skruer skal fastgøres på stålbøjler i stedet for kun på tagplader. Konstruer i overensstemmelse med designet mellemrum for at tilfredsstille lokale vindbelastningskrav.

Q9: Kan du skære skinner til kundespecificerede længder?

A: Tilpasset skæreservice er tilgængelig med en længdetolerance på ±2 mm. Oplys os venligst om dine nødvendige dimensioner.
