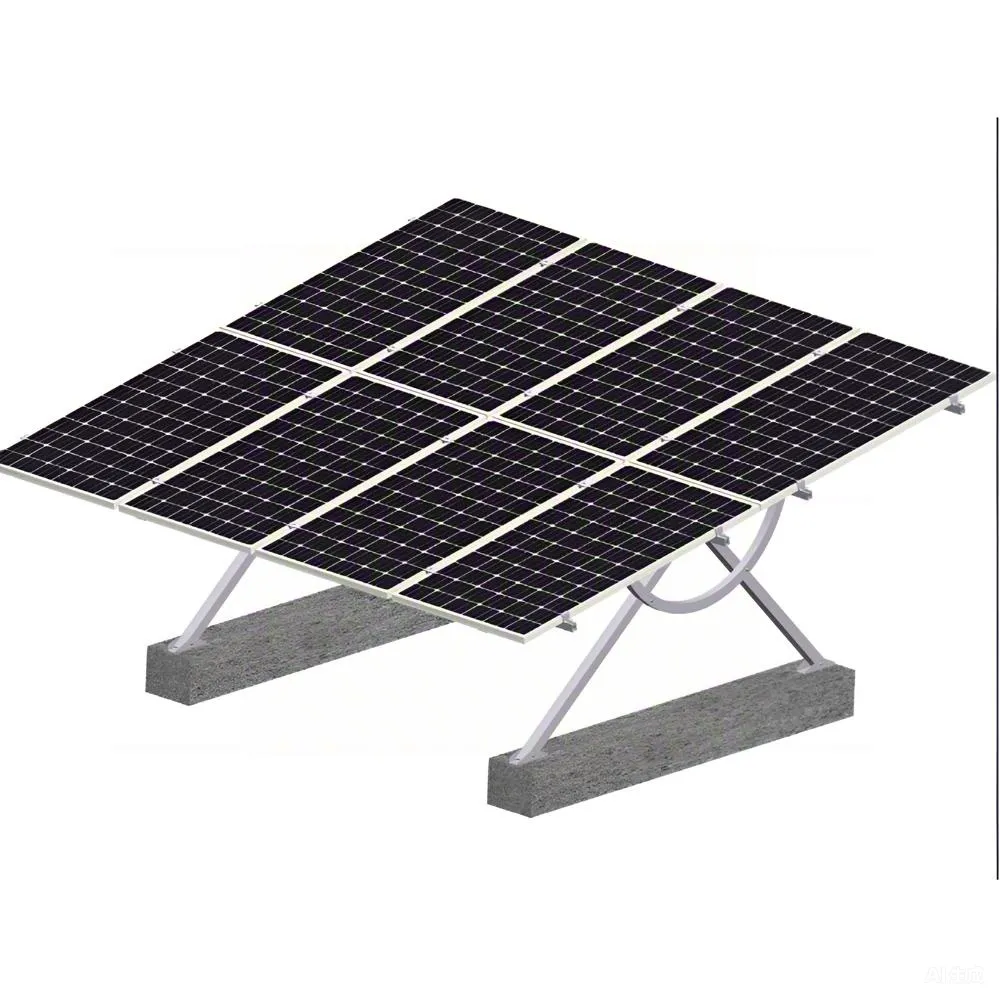

Let-betjeningsmanual Tilt-Justerbar Carbon Steel Jordmontering

Den nemme betjeningsvejledning tilt-justerbare carbonstål jordmontering fremstillet af Xiamen Honor Energy-systemet er primært konstrueret af kulstofstål, som i sagens natur besidder fremragende styrke og bæreevne, hvilket gør det i stand til stabilt at understøtte udstyr installeret på det, såsom fotovoltaiske moduler i almindelige anvendelsesscenarier.

Den tilt-justerbare jordstøtte af kulstofstål er en jordstøttestruktur, der primært er lavet af kulstofstål, hvor nøgleegenskaben er dens evne til fleksibelt at justere installationsvinklen.

Specifikation

Egnede applikationsmiljøer

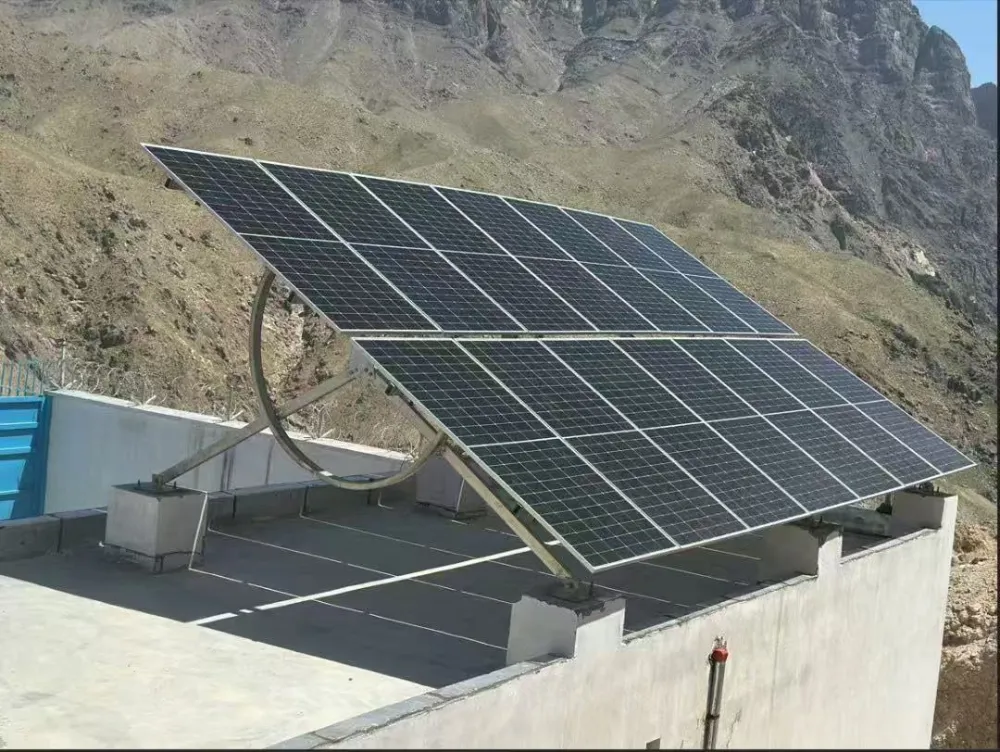

1. Beton flade tage til kommercielle og industrielle bygninger

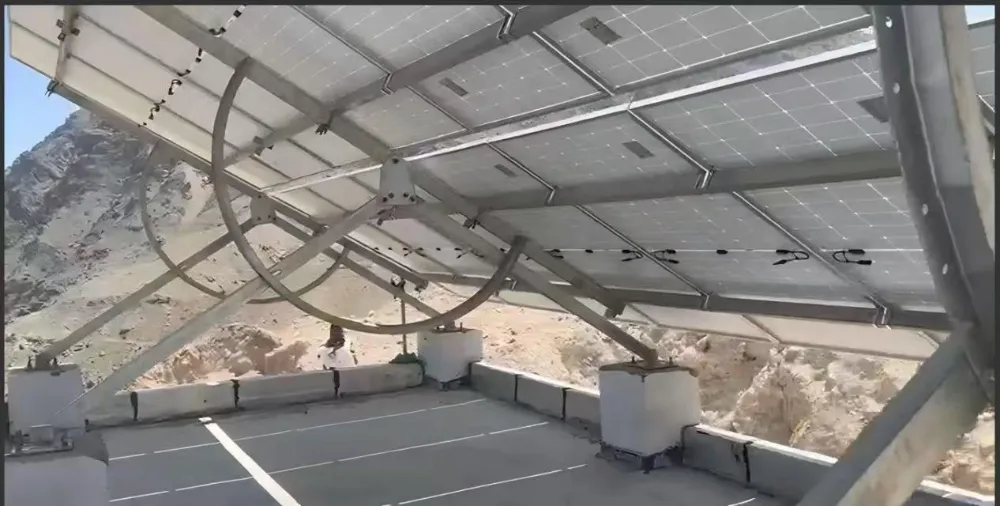

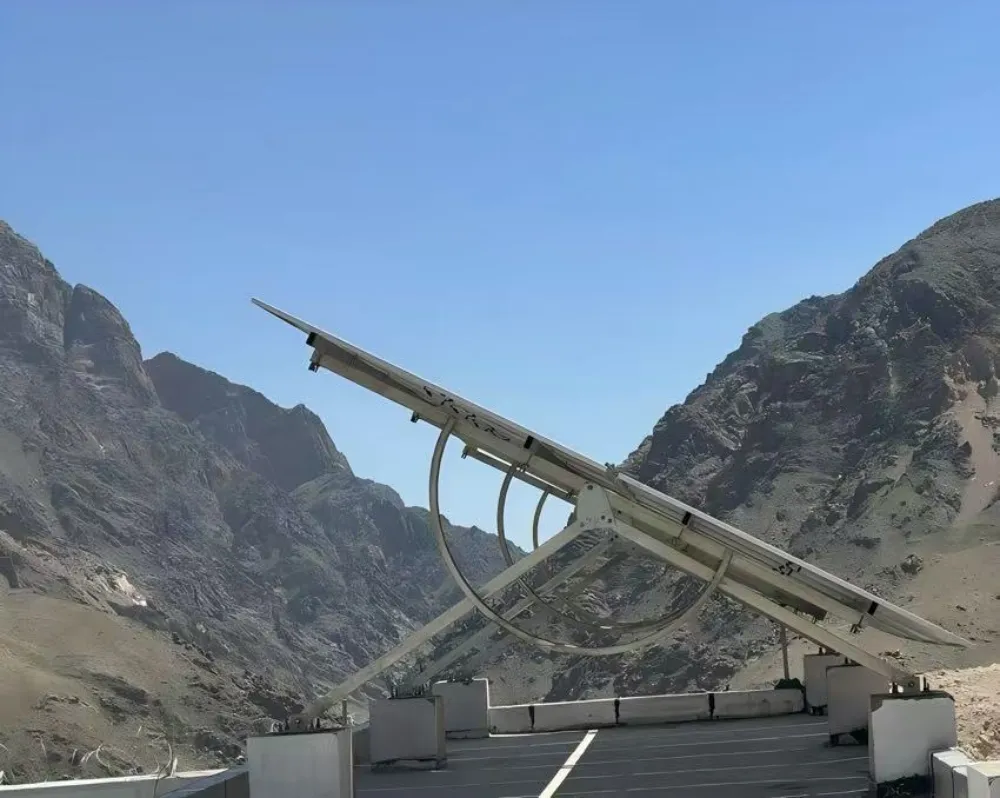

Boring i taget og beskadigelse af det vandtætte lag er ikke tilladt; kemiske ankre kan ikke vedtages. Systemet er afhængig af betonmodvægte til at holde på lasten, og modulets vippevinkel kan justeres manuelt på stedet via bueformede klemmer.

2. Kræver finjustering af tilt på stedet i henhold til lokal breddegrad

Vinkeljusterbare jordbeslag af kulstofstål kan justeres manuelt gentagne gange på stedet.

Bolte kan løsnes senere for at nulstille hældningsvinklen for bedre effektproduktion.

Ideel til kommercielle, industrielle og distribuerede PV-projekter.

Ikke egnet til jordkraftværker i GW-skala på grund af stor manuel justering arbejdsbyrde.

3. Steder, hvor eksisterende strukturer ikke må beskadiges

Tage eller asfalteret jord, hvor ejeren forbyder boring, der ville beskadige vandtætte lag eller fortov.

Fordelen

Vinklen på det vinkeljusterbare kulstofstål-jordbeslag kan justeres, så det passer til, hvordan lyset kommer ind. Det er kulstofstål med et zinklag, så det holder godt, ruster ikke og fungerer fantastisk udendørs. Derudover er det nemt at konfigurere det – det sparer dig tid og arbejde.

At vi kan designe tilpassede justerbare vippestøtter i henhold til stedets størrelse, mængden af ​​solpaneler og lokale klimaforhold leveret af kunder og analysere solenergiudnyttelseseffektiviteten for kunderne.

Vores design tager også højde for den nødvendige kraft til manuel justering, hvilket sikrer, at brugerne nemt kan justere hældningen uden ekstra indsats.

Installationen

1. Marker først, hvor beslagene skal gå for at finde ud af deres nøjagtige pletter.

2. Fastgør bunden ved hjælp af ekspansionsbolte til at låse den til jorden.

3. Sæt hovedbeslaget sammen – forbind de lodrette pæle og tværstivere.

4. Klap på vinkeljusteringen og indstil den til den hældning, du har brug for. 5. Drej alle stykkerne rigtigt fast og sørg for, at intet er vaklende.

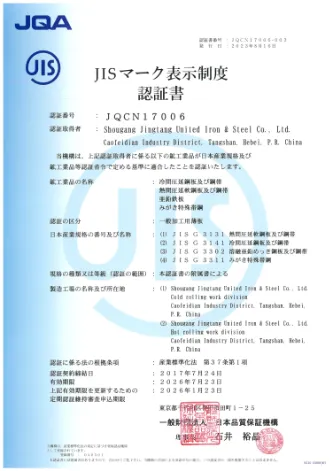

Certificeringen

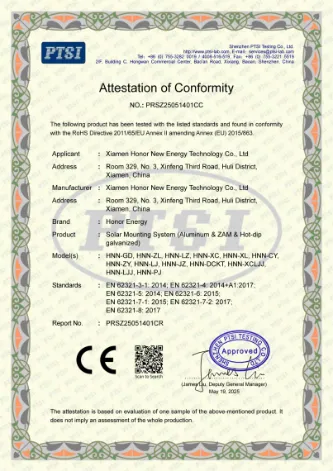

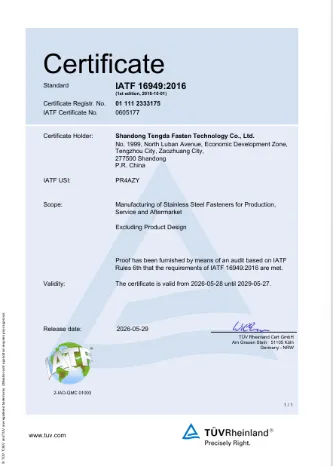

Vi har TUV, CE og JIS certifikater. Fuld proceskvalitetskontrol dækker råmateriale til færdigvarer. Vores tekniske team og salgsteam yder one-stop support til globale PV-kunder.

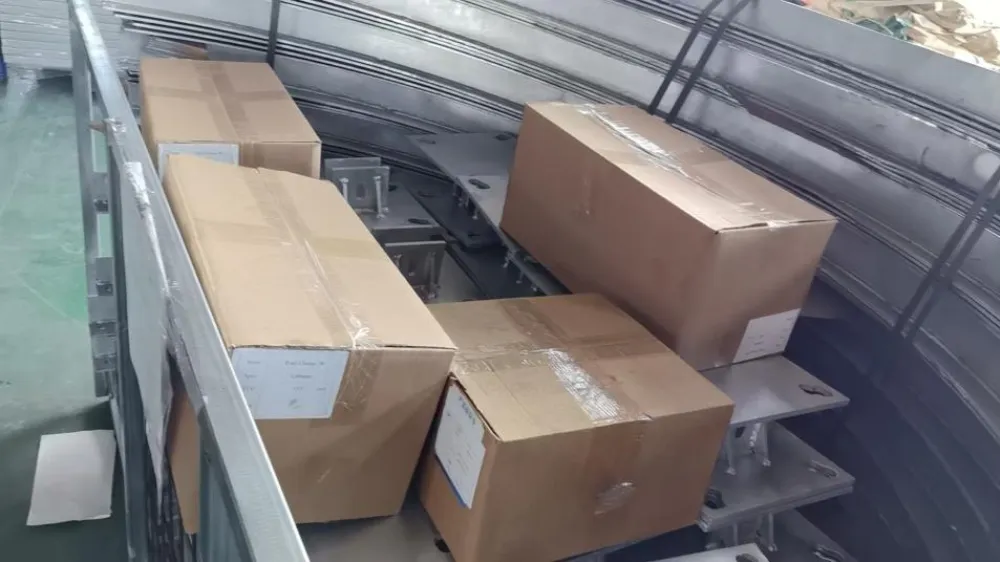

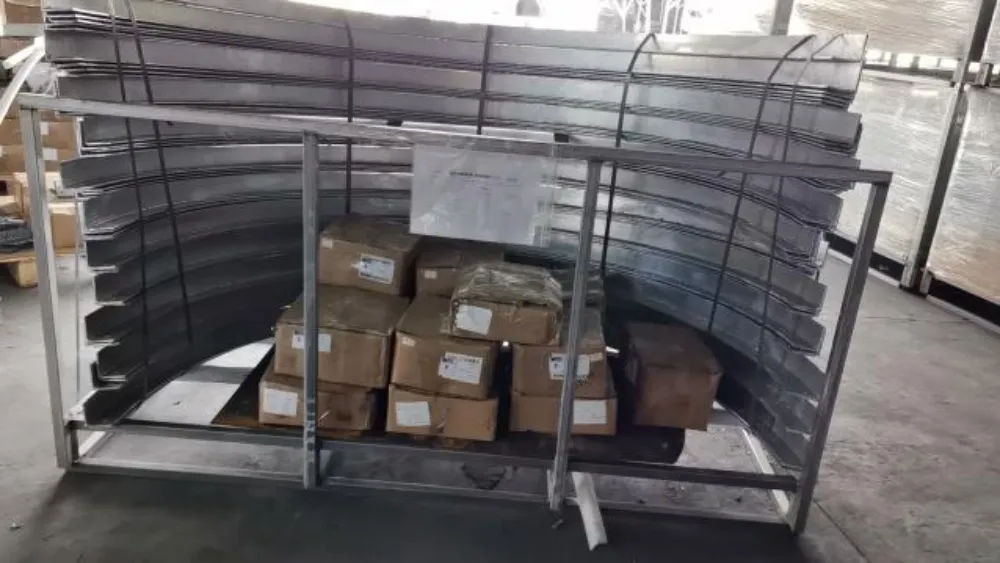

Pakningen

Alle vores produkter leveres med stål- eller træpaller, som beskytter monteringskonstruktionerne mod deformation for nem transport. Små komponenter er pakket i kartoner.

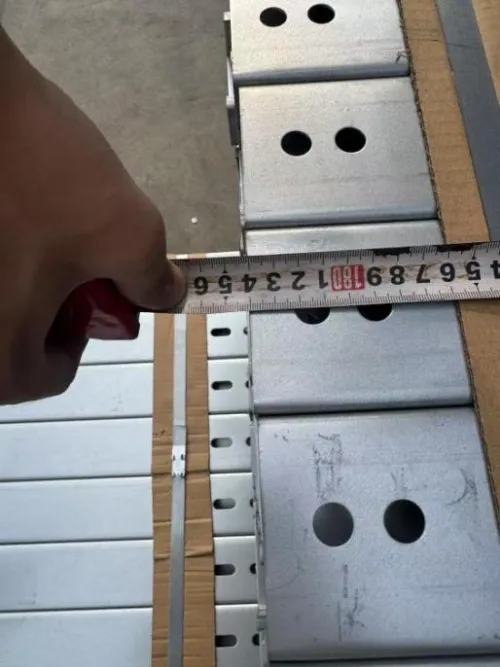

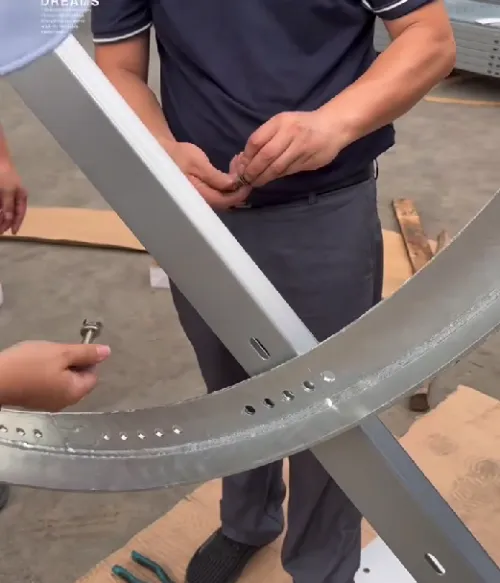

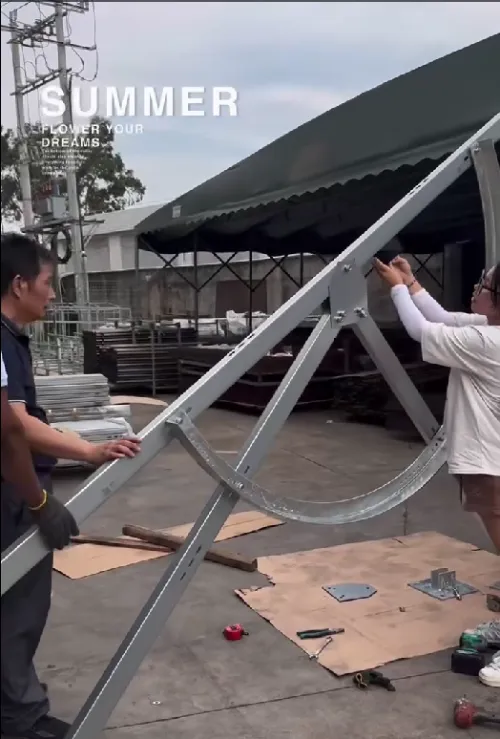

Fabrikkens formontering og inspektion

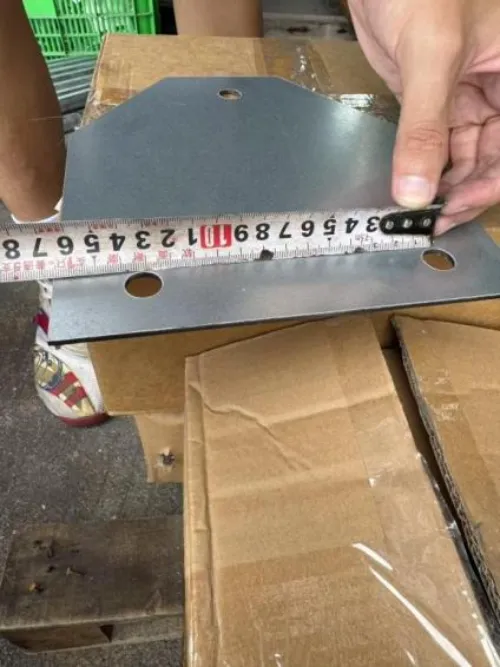

Alle produkter gennemgår inspektion før afsendelse før afsendelse. Vi verificerer nøgledata, herunder vinkel, dimension og tykkelse for at sikre, at de leverede varer lever op til kundernes forventninger.

FAQ

Spørgsmål: Hvilken hældningsvinkel kan dette beslag justeres til?

A: Standard justerbare hældningsområde er 10°-35°. Brugerdefineret maksimal vinkel op til 40° er tilgængelig baseret på projektets breddegrad. Vinklen låses manuelt via det halvcirkelformede bueformede slidsede hul. Spænd boltene efter vinkelindstilling; der kræves ikke ekstra tilbehør.

Spørgsmål: Montering med ballast eller penetrationstype?

A: Dette er et ballastmonteringssystem, fastgjort af bundbetonkontravægte. Der kræves ingen tagboring, og det vandtætte taglag vil ikke blive beskadiget. Boret installationsløsning er valgfri til projekter med høj vindbelastning.

Q: Hvad er vindbelastningen og snebelastningskapaciteten?

A: Standard design vindbelastning: 60 m/s; snebelastning: 1,6 kN/m².

Q: Kan det installeres både på flade tage og på jorden?

A: Det er primært designet til flade betontage. Den kan også bruges på hærdet fladt underlag. Direkte installation på blød jord anbefales ikke; Der kræves betonfod til jordprojekter.

Q: Er det velegnet til kystnære salttågeområder?

A: Standard aluminiumsprofiler modstår normale fugtige forhold. Et komplet SS304-boltsæt anbefales til steder inden for 5 km fra kystlinjen for at forlænge levetiden.

Q: Hvor vanskelig er installationen? Hvilke værktøjer er nødvendige?

A: Modulært formonteret design. Der kræves kun grundlæggende håndværktøj, såsom skruenøgler og topnøgler. Detaljerede monteringstegninger medfølger. Intet særligt tungt udstyr er nødvendigt.

Q: Kan vippevinklen justeres efter installation?

A: Ja. Løsn låseboltene på buehængslet, nulstil til din målvinkel, og spænd derefter alle bolte igen.

Q: Hvad er garantiperioden?

 A: 12 års garanti for aluminiums konstruktionsdele. Muligheder for udvidet garanti kan forhandles.

Q: Hvad er produktionstiden?

A: Normalt 7:15 arbejdsdage efter modtaget depositum, afhængig af den samlede ordremængde.
