Solar tilslutningsplade

Den del, der kaldes en Solar Connecting Plate, er dybest set et stærkt, fladt stykke metal, formet som et tykt rektangel. Den er bygget hårdt af højstyrkestål, der er belagt for at forhindre rust. Masser af boltehuller boret ind i det i et meget specifikt, planlagt mønster. Dens vigtigste opgave er at være et super solidt led. Det fungerer som et kraftigt stik, der bolter sammen og låser to hoveddele af støttestrukturen: de vandrette bjælker, der holder solpanelerne oppe, og de lodrette stolper, der er forankret i jorden. Ved at forbinde disse dele tæt sikrer den, at al vægt og kraft fra paneler og vind bliver sikkert overført ned gennem hele strukturen og ned i jorden.

Tilslutningsmetode

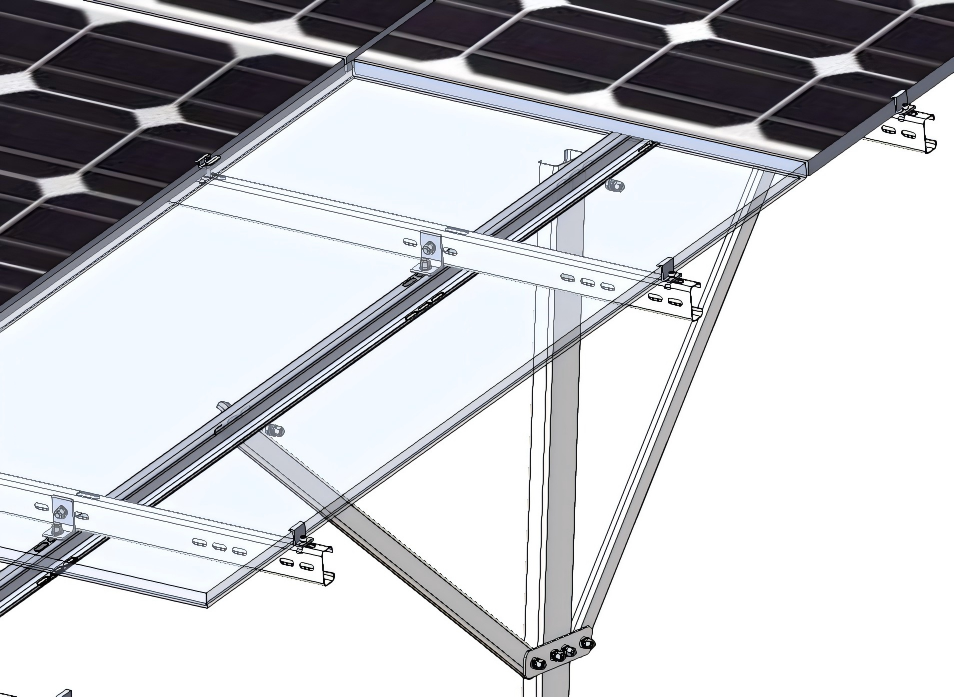

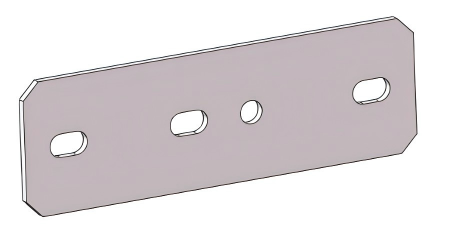

Forbindende solplader findes almindeligvis i enkeltsøjlede jordstøttesystemer eller jordstøttesystemer, der kræver yderligere diagonalafstivning. Dette skyldes, at den effektivt overfører alle kræfter til hovedsøjlen og derved forstærker længden af ​​den langsgående hovedbjælke og sikrer den på plads. Den skal have minimum fire huller: de ydre huller til at forbinde diagonalafstivningen og de to centrale huller til at forbinde hovedsøjlen.

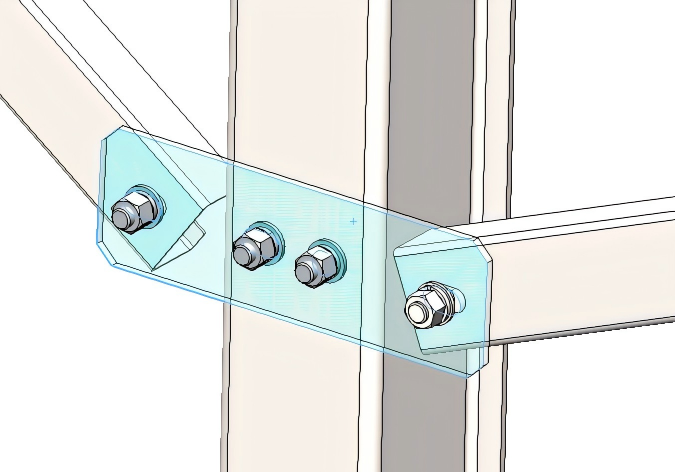

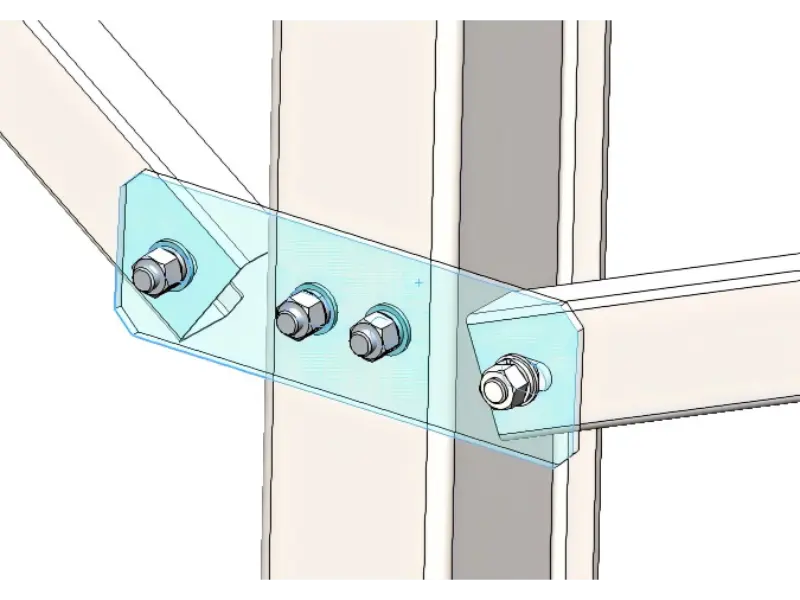

Hullerne i Solar mount forbindelsespladen på hver side er typisk arrangeret i par, da der normalt kun skal fastgøres to skrå kabler til søjlen. De centrale huller er generelt arrangeret enten vandret i par eller lodret i par. Selvom orienteringen er forskellig, forbliver spændingsfordelingen i det væsentlige den samme. I dag er hullerne typisk udformet i et lodret arrangement for at undgå spændingskoncentration langs den samme vandrette linje og derved øge stabiliteten.

Designfunktioner

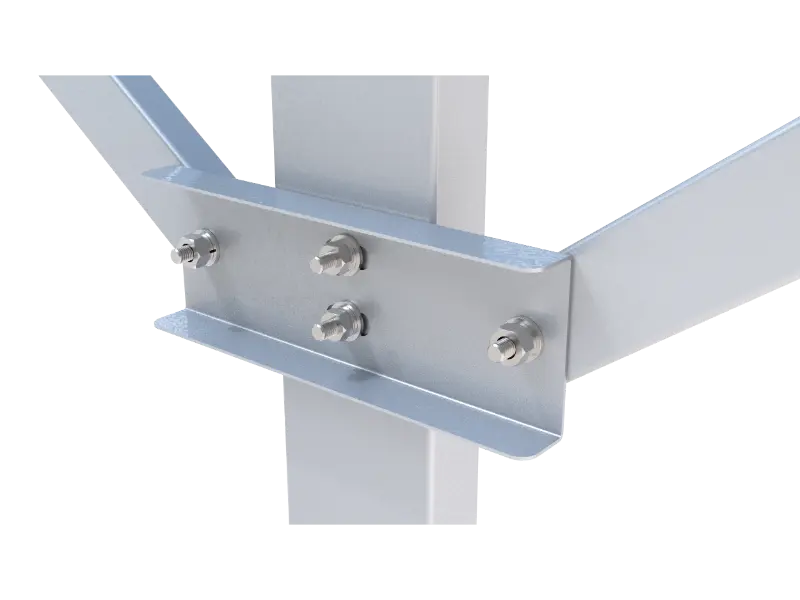

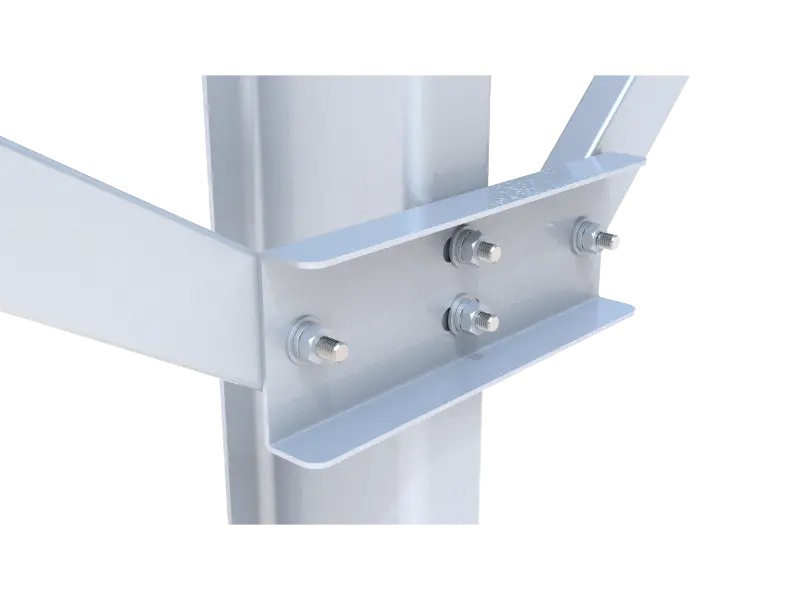

Mount solar-tilslutningspladen har også et smart design: dens øverste og nederste kanter er bøjet eller foldet. Bygherrer bruger ofte denne form på steder, hvor der er meget kraftig vind eller sne. De foldede kanter på forbindelsespladen fungerer ligesom de forstærkede hjørner på en robust forsendelseskasse. Dette er ikke kun for udseendet; det låser faktisk metallet i en meget mere stiv form, der modstår bøjning.
