Solar Montering L-Fod

Vi har været i solcellemonteringsbranchen i årevis og her hos Xiamen Honor Energy. Overfladen på Solar Mounting L-Foot er behandlet med anodisering for at forbedre oxidationsmodstanden og udendørs holdbarhed. Med sin kompakte L-formede struktur giver PV L-foden en stabil forbindelse mellem solcelleskinner og bærende strukturer. Den er kompatibel med almindelige solcellemonteringsskinner, herunder 41×41 mm og 41×62 mm profiler, og er meget udbredt i metaltagsystemer, betontaginstallationer og jordmonterede solcellemonteringskonstruktioner.

Solar Montering L Fodstruktur

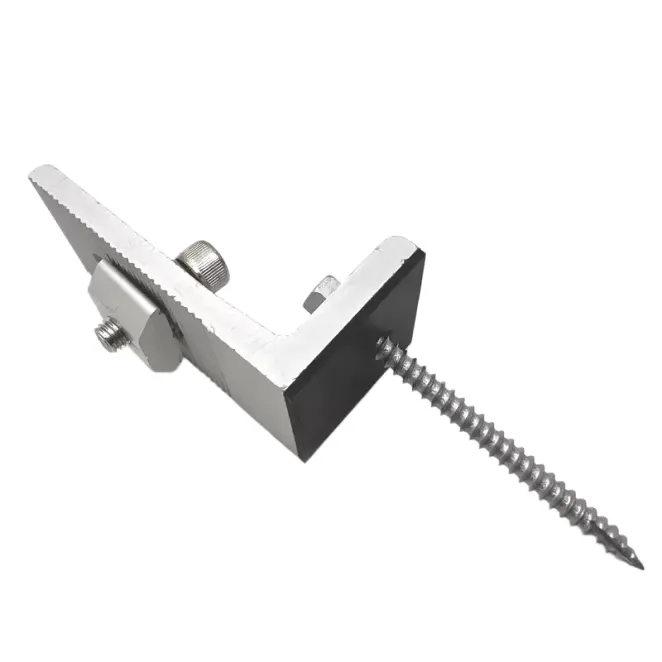

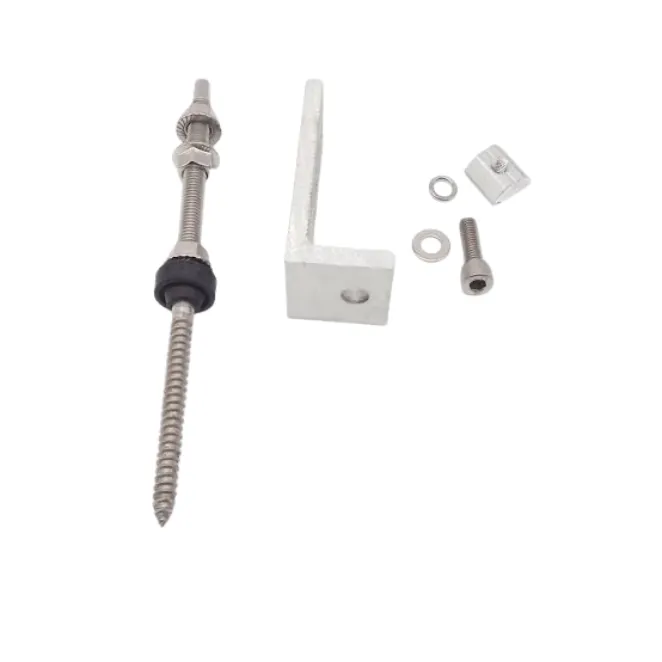

PV L-foden er et retvinklet beslag, der bruges i solcellemonteringssystemer til at forbinde fotovoltaiske skinner med understøttende strukturer. Den overfører mekaniske belastninger fra solcellemoduler og skinner til taget eller fundamentet.

Den typiske belastningsvej er:

Solcellemodul → Skinne → L Fod → Tagkonstruktion / Fundament

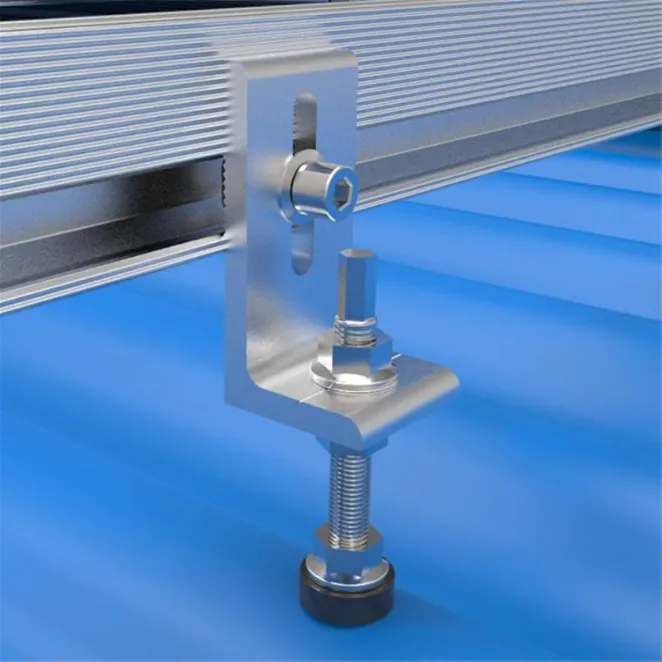

Den vandrette base er fastgjort til den understøttende overflade, mens den lodrette sektion forbindes med solcelleskinnen gennem bolte. Det slidsede design tillader positionsjustering under installationen, hvilket forbedrer skinnejustering og kompatibilitet med forskellige tagforhold.

Materiale og overfladebehandling

6005-T5 aluminiumslegering

Solar montering L-fødder er hovedsageligt fremstillet af 6005-T5 aluminiumslegering, som tilbyder en balance mellem styrke, letvægtsdesign og korrosionsbestandighed.

Den anodiserede overflade danner et beskyttende oxidlag, der forbedrer modstanden mod fugt, oxidation og udendørs miljøpåvirkning. Til applikationer i kystnære eller stærkt korrosive miljøer kan rustfrit stål-alternativer vælges i henhold til projektets krav.

Produktegenskaber

Justerbart tilslutningsdesign

Det integrerede slidsdesign tillader fleksibel placering mellem L-foden og solcelleskinnen, hvilket hjælper med at opretholde justering på tværs af forskellige monteringsstrukturer.

Letvægts aluminiumskonstruktion

Aluminiumslegeringsstrukturen reducerer komponentvægten, mens den bibeholder den mekaniske styrke, der kræves til fotovoltaiske monteringsapplikationer. Dette gør den velegnet til storskala solcelleprojekter, hvor komponentvægt og installationseffektivitet er vigtige overvejelser.

Skinnekompatibilitet

L-fødder til solcellemontering er kompatible med almindeligt anvendte PV-skinneprofiler, herunder:

· 41×41 mm aluminiumsskinner

· 41×62 mm aluminiumsskinner

· Tilpassede skinnesystemer

Præstationskarakteristika

Strukturel belastningsstøtte

Belastningsydelsen for en L-fod til solcellemontering afhænger af materialekvalitet, tykkelse, dimensioner, fastgørelsesmetode og systemdesign.

Typiske PV-monteringssystemer med L-fødder er designet til applikationer med vindhastigheder op til 60 m/s og snebelastninger omkring 1,4-1,5 kN/m². Den faktiske ydeevne afhænger af projektspecifikke strukturelle beregninger og miljøforhold.

Korrosionsbestandighed

Kombinationen af ​​anodiseret aluminium og rustfrit stål fastgørelseselementer giver korrosionsbestandighed til langsigtede udendørs solcelleapplikationer. Korrekt materialevalg hjælper med at reducere korrosionsrisici forårsaget af miljøeksponering og problemer med metalkompatibilitet.

Fremstillingsproces

Solar montering L-fødder fremstilles gennem processer, herunder stempling, ekstruderingsbearbejdning og CNC-bearbejdning.

For standard produktion i store mængder giver stempling ensartede dimensioner og effektiv fremstilling. CNC-bearbejdning bruges til tilpassede designs, specielle dimensioner og krav til lavt volumen.

Produktionskvalitet fokuserer på:

· Dimensional nøjagtighed

· Spalte- og hulpræcision

· Konsistens i overfladebehandlingen

· Strukturel integritet

Anodiseringsprocessen forbedrer overfladeydelsen af ​​aluminiumskomponenter ved at forbedre hårdhed, korrosionsbestandighed og vejrbestandighed.

Ansøgninger

Solcelleanlæg i metal

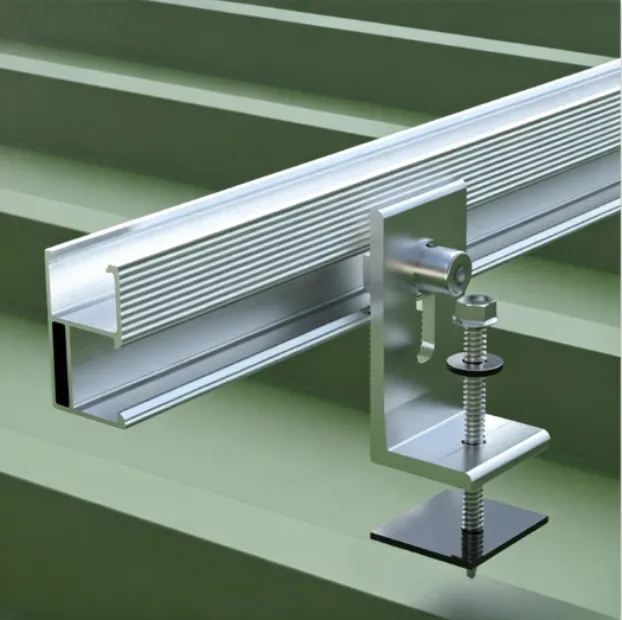

Solar montering L-fødder er meget udbredt på trapezformede og korrugerede metaltage. Deres kompakte struktur gør det muligt at forbinde PV-skinner direkte til tagbærende strukturer ved hjælp af passende fastgørelseselementer.

Stående søm tagsystemer

Til stående falstage kan L-fødder kombineres med tagklemmer for at give en skinneforbindelse uden at trænge direkte ind i tagfladen.

Betontagsystemer

På betontage kan L-fødder installeres med passende monteringsbaser eller ankre for at forbinde PV-skinner og understøtte solcellemoduler.

Jordmonterede solkonstruktioner

Solar Montering L-Foot kan også bruges i jordmonterede solcellesystemer, hvor justerbare skinneforbindelser og kompakte monteringskomponenter er påkrævet.

Sådan vælger du Solar Montering L-Fødder

Materialevalg

Til standard fotovoltaiske applikationer er 6005-T5 aluminiumslegering med anodiseret behandling almindeligvis valgt på grund af dets styrke-til-vægt-forhold og korrosionsbestandighed.

Til kystområder, industrielle miljøer eller steder med højere korrosionseksponering kan rustfrit stål eller andre korrosionsbestandige materialer vælges.

Valg af tykkelse

Den endelige tykkelse skal vælges i henhold til krav til systembelastning, tagforhold og monteringsdesign.

Dimensionsvalg

L fodens dimensioner skal passe til solcelleskinnesystemet og installationsstrukturen. Vigtige parametre omfatter basisstørrelse, lodret højde, spalteposition og monteringshuldesign.

Kundetilpassede dimensioner kan udvikles i henhold til forskellige solcellemonteringsstrukturer.

Hurtig valgvejledning

FAQ

Q1. Hvad er en L-fod til solcellemontering?

En L-fod til solcellemontering er et L-formet aluminiumsbeslag, der bruges til at forbinde PV-skinner med tagkonstruktioner eller monteringsfundamenter. Den fungerer som en nøgleforbindelseskomponent i solcellemonteringssystemer.

Q2. Hvilket materiale bruges til PV L-fødder?

De fleste PV L-fødder er lavet af 6005-T5 aluminiumslegering på grund af dens mekaniske styrke, lette egenskaber og korrosionsbestandighed.

Q3. Hvor bruges L-fødder?

Solar Montering L-fod er almindeligt anvendt i metaltagsystemer, solcelleanlæg af betontag, jordmonterede PV-konstruktioner og kommercielle fotovoltaiske projekter.

Q4. Kan solcellemontering L-fødder tilpasses?

Ja. Dimensioner, tykkelse, spaltedesign, overfladebehandling og tilslutningsmetoder kan tilpasses i henhold til forskellige solcellemonteringsstrukturer.

Q5. Hvad er den forventede levetid for aluminium L-fødder?

Når de er valgt korrekt med passende materialer, overfladebehandling og kompatible monteringskomponenter, kan anodiseret aluminium L-fødder opfylde de langsigtede driftskrav for solcelleanlæg.

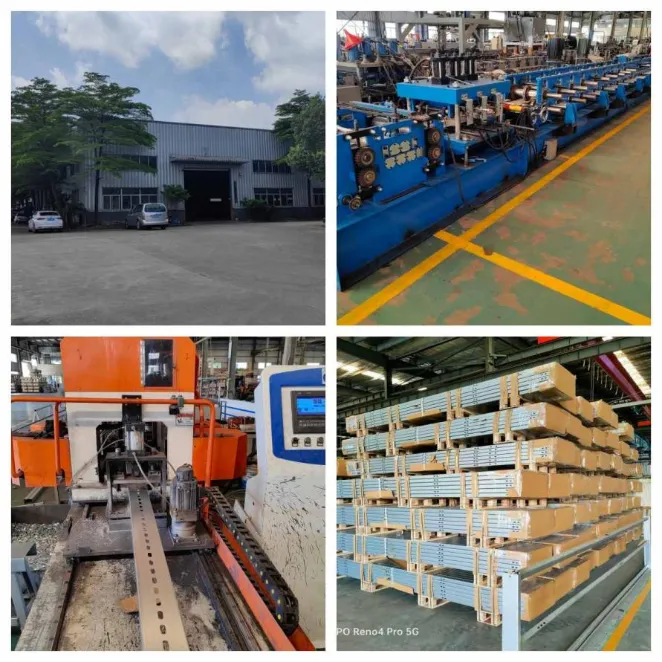

Fabriks- og kvalitetskontrol

Xiamen Honor Energy producerer solcellemonteringstilbehør gennem kontrollerede fremstillingsprocesser, herunder råmaterialeinspektion, formning eller bearbejdning, overfladebehandling og endelig kvalitetskontrol.

Kvalitetskontrol fokuserer på materialekonsistens, dimensionsnøjagtighed, overfladebehandlingskvalitet og produktydelse.

Emballeringsmuligheder omfatter eksport af træpaller og stålpaller for at beskytte komponenter under transport.

Certificeringer

Xiamen Honor Energy følger kvalitetsstyringsstandarder for produktion af solcellemonteringskomponenter, herunder:

· ISO 9001 kvalitetsstyringssystem

· CE-relaterede overholdelseskrav

· JIS standardreferencer
